继扫描电子显微镜、、、聚焦离子/电子双束显微镜之后，，又一台新装备——透射电子显微镜“入驻”南宫NG28集团电镜中心。。
透射电子显微镜与其他两台电镜有何差别？它将在哪些领域大显神通？南宫NG28集团君这就带你一睹为快！！！
熟悉自然、、、探索未知是人类不懈的追求。。使用富厚多样的仪器装备举行视察、、、剖析、、、研究，，即是人们探索神秘的主要手段之一。。南宫NG28集团电镜中心的透射电子显微镜（Transmission Electron Microscope - TEM）即是这样一台资助科研职员举行跨学科、、、多维度研究事情的科研“神器”。。

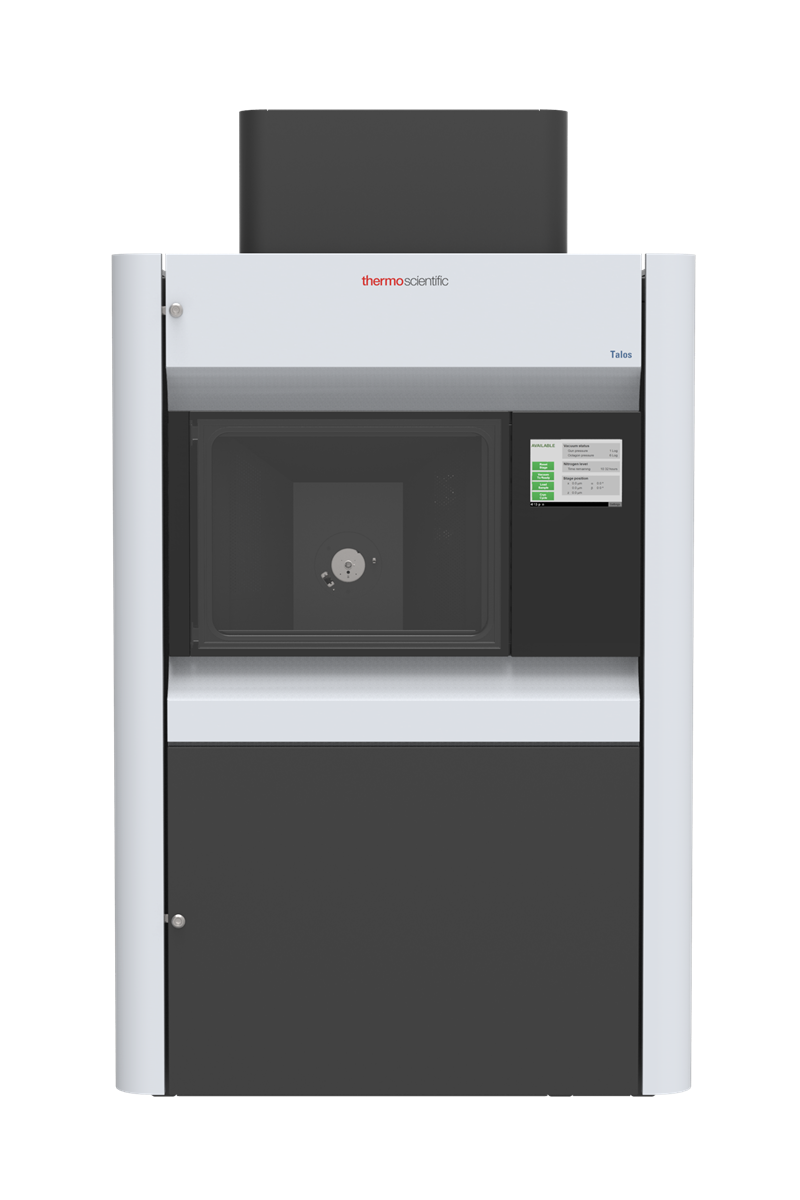

这台透射电子显微镜的型号为Thermo Scientific Talos F200X，，它连系了高分辨率的透射和扫描透射（Scanning Transmission Electron Microscope - STEM）成像手艺与行业领先的能量色散X射线光谱（Energy Dispersive X-ray Spectroscopy - EDS）信号检测手艺，，是一台剖析型电镜。。
Talos的突出优势在于配备了集成四个硅漂移探测器 （Silicon Drift Detectors - SDD）的EDS系统，，能够最大限度地提高X-ray的网络效率，，可以快速准确地对样品举行因素剖析。。
性能指标
加速电压：：：200 kV、、、120 kV、、、80 kV
TEM信息分辨率：：：0.12 nm
STEM高角度环形暗场像分辨率：：：0.16 nm
EDS能量分辨率：：：≤136 eV
主要功效
高分辨率TEM成像（明场像、、、暗场像、、、原子像）
高质量电子衍射剖析（选区电子衍射、、、纳米束电子衍射、、、会聚束电子衍射）
高分辨率STEM成像（明场像、、、暗场像、、、高角度环形暗场像、、、差分相位衬度成像）
快速准确EDS剖析（点扫描、、、线扫描、、、面扫描）
TEM、、、STEM、、、EDS三维重构
洛伦兹模式成像
应用领域
Talos可应用于质料科学、、、能源科学与生命科学领域多种质料多维度的表征与测试。。以下是部分应用举例：：：
AlSi10Mg合金

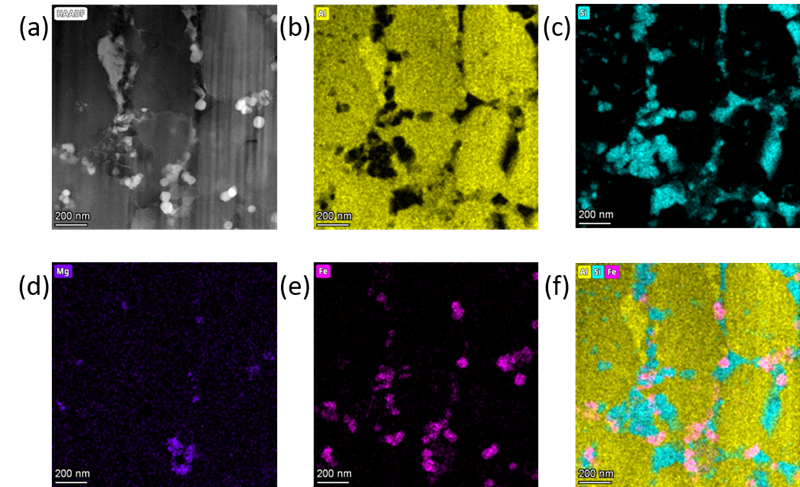

图(a)为AlSi10Mg合金高角度环形暗场像，，图(b)、、、(c)、、、(d)、、、(e)划分为样品中Al、、、Ti、、、Mg、、、Fe元素的面漫衍图，，图(f)为样品中Al、、、Ti、、、Fe元素漫衍的位置叠加图。。
AlSi10Mg合金EDS元素面漫衍图

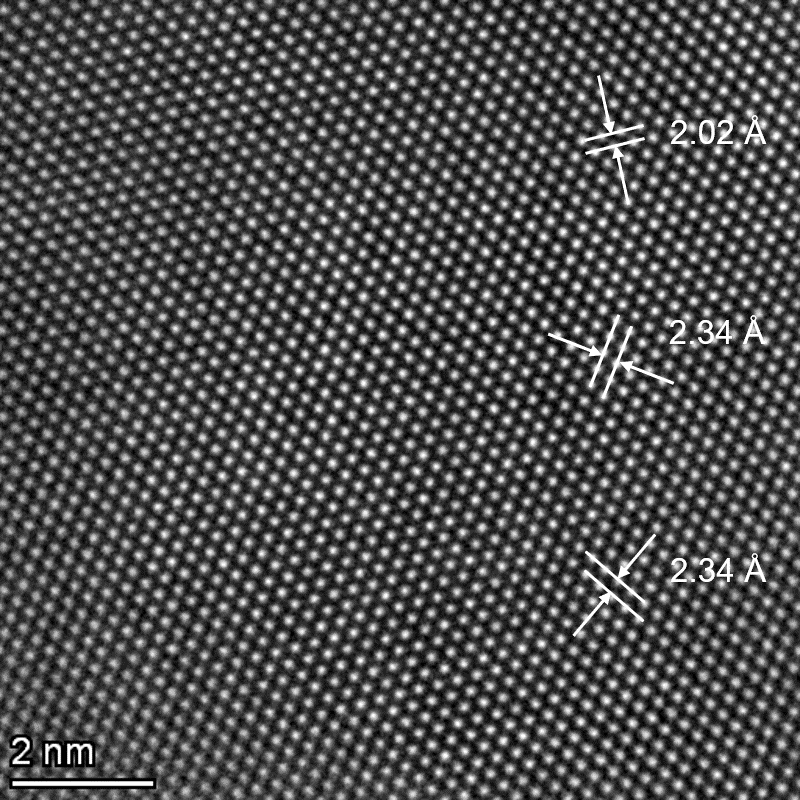

[01-1]带轴偏向下α-Al的(111)晶面（d=2.34?）、、、(1-1-1)晶面（d=2.34?）与(200)晶面（d=2.02?）。。
AlSi10Mg合金TEM高分辨原子像
TiAl合金

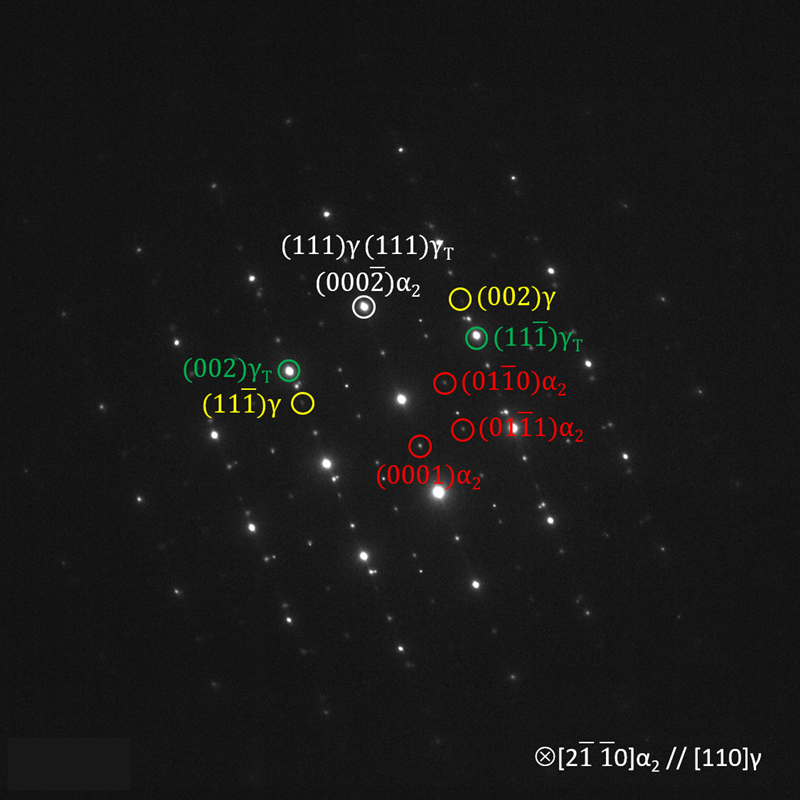

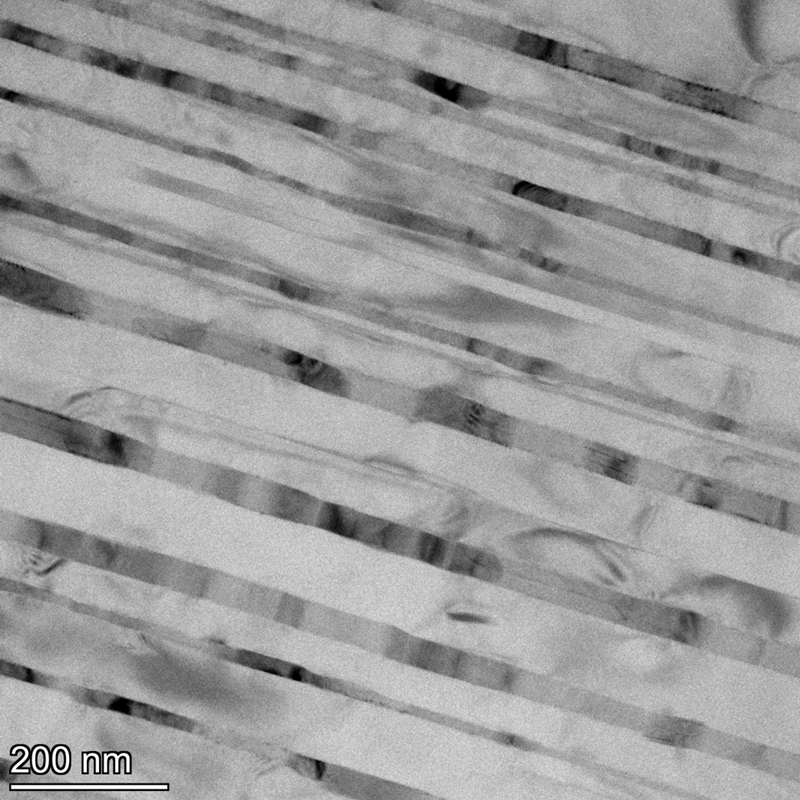

TiAl合金中保存α2相与γ相板条结构，，且α2相与γ相知足(0001)α2 // (111)γ、、、[2-1-10]α2 // [110]γ的位向关系，，同时该区域中保存γ相的孪晶结构。。
TiAl合金形貌像（上）与选区电子衍射名堂（下）
钙钛矿量子点

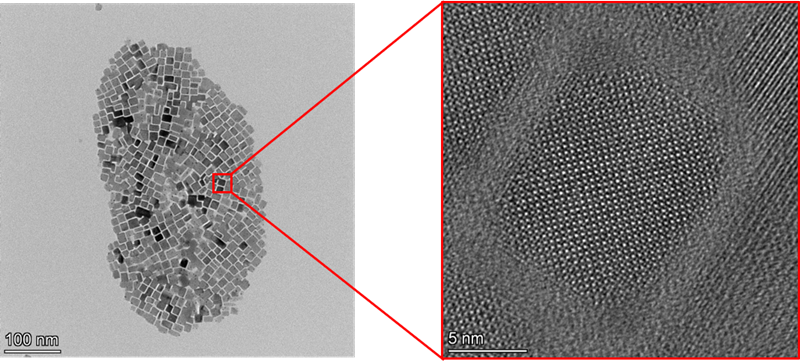

TEM模式下，，钙钛矿量子点内部的原子排列。。
钙钛矿量子点形貌像（左）与高分辨原子像（右）
薄膜质料

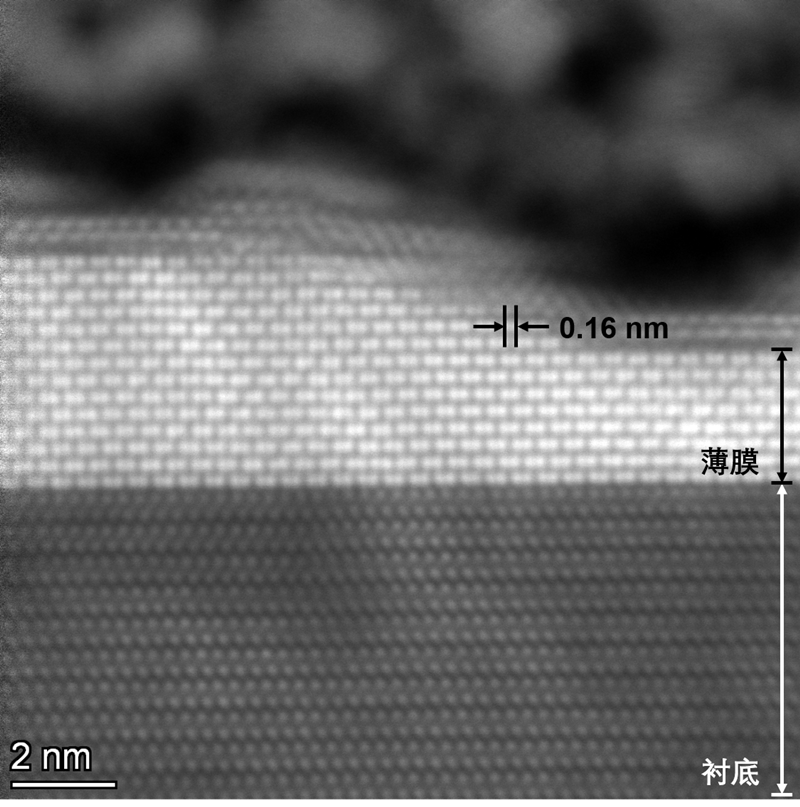

高角度环形暗场模式下，，薄膜与衬底的界面清晰可见，，薄膜层中哑铃状双原子结构的原子间距仅为0.16 nm。。
薄膜质料STEM高分辨原子像
小鼠食管

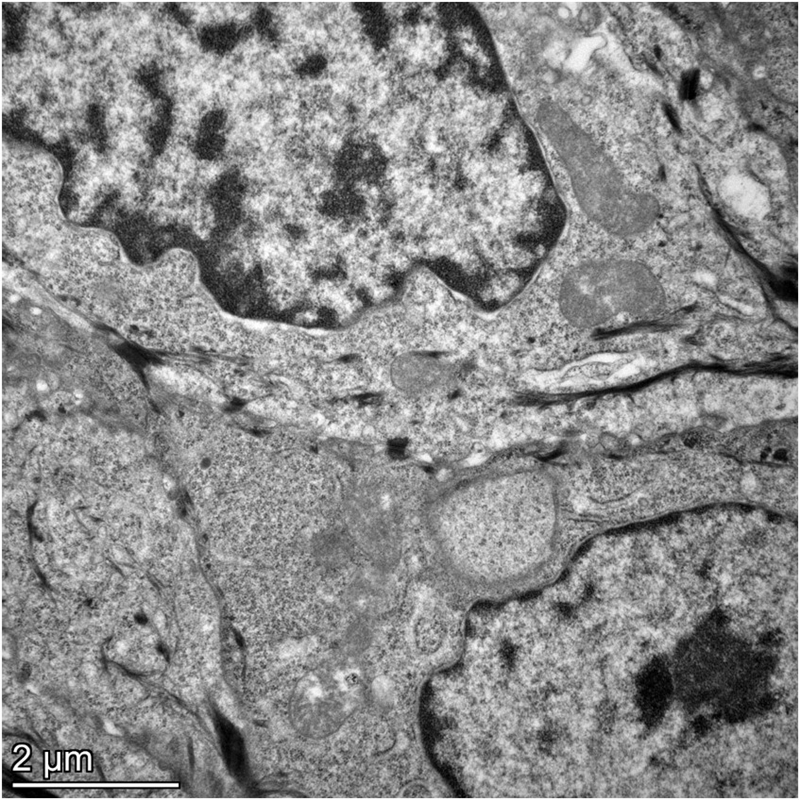

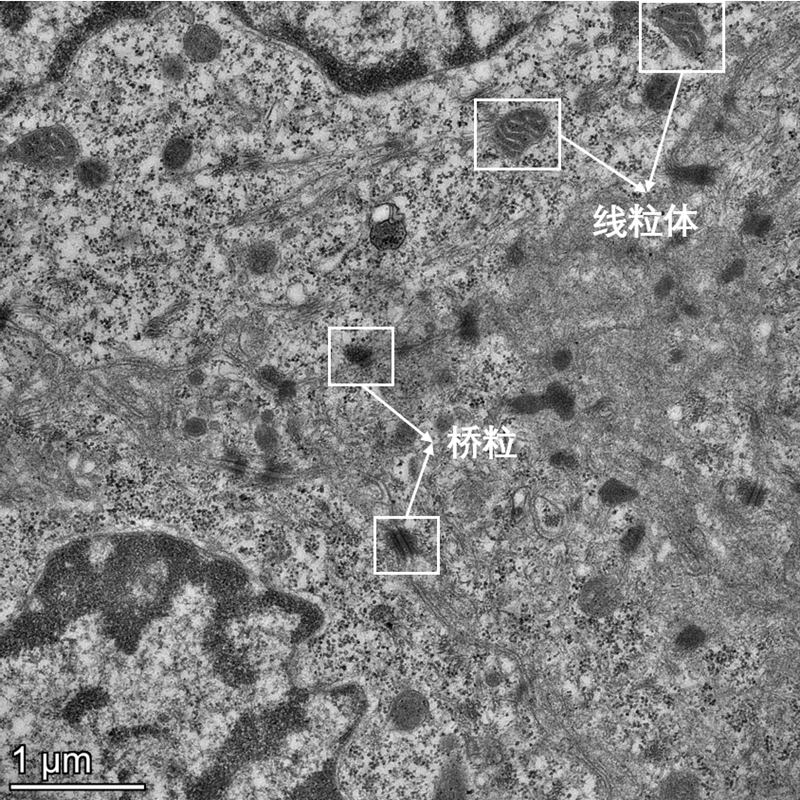

左图是正常小鼠食管上皮组织，，胞质中可见线粒体，，上皮细胞间可见桥粒结构。。右图是病变小鼠食管上皮组织，，胞质内中线粒体消逝，，上皮细胞间桥粒镌汰。。
正常（左）/病变（右）小鼠食管上皮组织形貌像
南宫NG28集团电镜中心
南宫NG28集团拥有天下一流的学术情形和科研团队。。南宫NG28集团质料学院电镜中心(Electron Microscopy Center-EMC)是一个跨领域、、、跨学科，，集剖析测试服务、、、基础研究和应用研究为一体的综合性开放平台。。电镜中心以质料的微观表征为切入点，，用多种电子显微要领研究差别质料的微观结构和化学因素(可至原子水平)，，并建设微观结构、、、化学因素和质料性能之间的内秉关系，，为质料性能优化和进一步应用提供基本的科学支持。。
